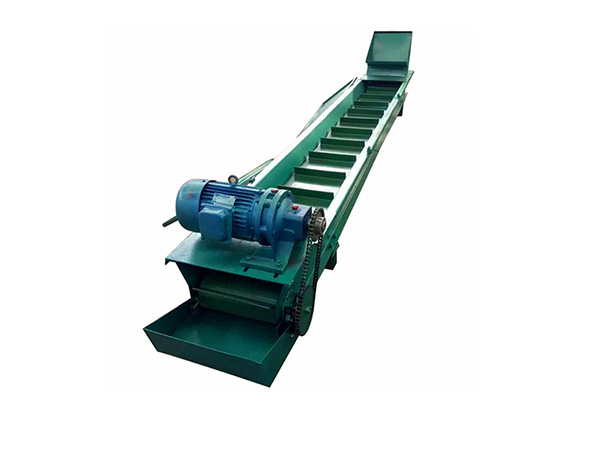

新疆FU型链式刮板输送机技术解析

FU型链式刮板输送机是埋刮板输送机的一种常见型号，专为粉状、颗粒状及小块状散料设计，具有结构紧凑、密封性强、输送效率高的特点，广泛应用于新疆的煤炭、建材、化工及粮食加工行业。以下结合新疆特殊工况，详细解析其设计、选型及维护要点：

型号含义与结构特点

1. 型号定义：

   • F：通常指“封闭式”（Fengbi）或“粉料专用”（Fenliao）。

   • U：代表槽体截面形状为U型（或指设计系列代号）。

   • FU：通用型号，符合《JB/T 7679-2019 埋刮板输送机》标准。

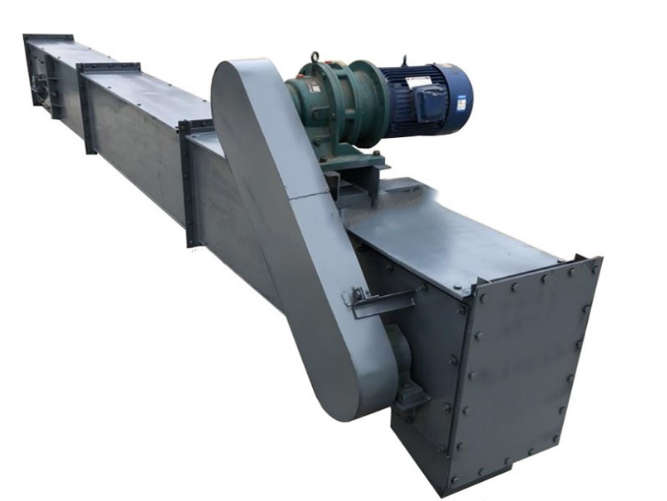

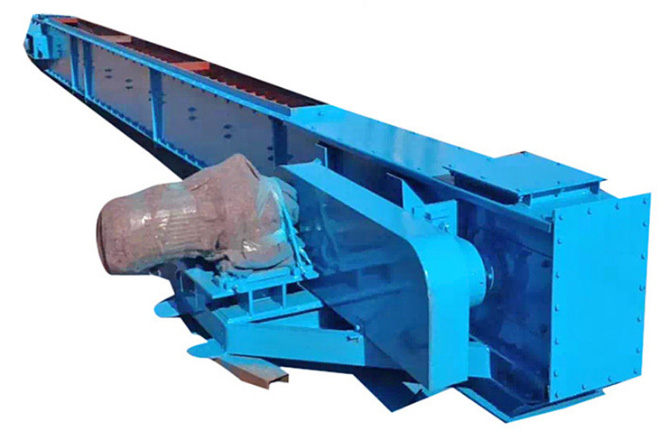

2. 核心结构：

   • 链条刮板系统：

     • 双链条+焊接刮板，刮板间距150~300mm（视物料流动性调整）。

     • 链条材质：40Mn2合金钢（表面渗碳处理，新疆高磨损工况建议镀锌或喷涂碳化钨）。

   • U型槽体：

     • 全封闭结构，减少粉尘外溢（符合新疆环保要求）。

     • 槽体材质：Q235B碳钢（普通工况）/304不锈钢（化工腐蚀性物料）。

   • 驱动与张紧：

     • 驱动装置：电机+摆线针轮减速机（新疆温差大需配低温润滑脂）。

     • 尾部弹簧张紧，自动补偿链条热胀冷缩（适应-30℃~+50℃环境）。




新疆典型技术参数

新疆应用场景与优势

1. 煤炭行业：

   • 选煤厂精煤输送（防粉尘爆炸设计，如伊犁矿区）。

   • 煤矸石密闭转运（槽体加厚至6mm，抗冲击）。

2. 建材行业：

   • 水泥生料/粉煤灰输送（新疆喀什、阿克苏水泥厂）。

   • 石膏粉干燥后入仓（需防潮设计）。

3. 粮食加工：

   • 小麦、玉米颗粒输送（南疆粮库，刮板边缘加橡胶条防碎粒）。

   • 棉籽粕短距离转运（防纤维缠绕链条）。

4. 化工行业：

   • 电石粉、PVC颗粒输送（乌鲁木齐化工园，防静电设计）。

   • 工业盐密闭运输（304不锈钢槽体+耐盐雾链条）。



新疆适配优势：

• 节能：物料内摩擦驱动，比皮带机节电约30%。

• 防尘环保：全封闭结构，通过新疆环保“超低排放”验收。

• 维护便捷：模块化设计，支持快速更换刮板（适合地广人稀区域）。

新疆选型要点

1. 环境适应性设计：

   • 抗风沙：进/出料口加装软连接密封，轴承采用迷宫式密封+双唇骨架油封。

   • 耐低温：链条材质选用-40℃低温冲击功达27J的Q345E钢（阿勒泰、塔城地区）。

   • 防腐蚀：高硫煤或化工物料接触部位喷涂环氧树脂涂层。



2. 动力系统配置：

   • 高海拔修正：海拔＞2000米时，电机功率需按每1000米增加10%修正。

   • 变频控制：建议配置变频器调节链条速度，适应不同含水率物料（如雨季煤炭）。

3. 特殊功能扩展：

   • 耐高温型：可集成夹套加热（80℃~120℃），用于物料预热（如北疆冬季防冻）。

   • 称重计量：加装称重传感器，实现输送与计量一体化（粮库、化工厂需求）。

与MS型刮板机的对比

对比项	FU型链式刮板机	MS型埋刮板机
结构	U型槽体，双链条居中布置	矩形槽体，刮板紧贴槽底
适用物料	粉状、小颗粒（流动性较好）	含轻微粘性的粉状、小块状物料
密封性	全封闭，防尘性优	全封闭，但底部易积料
维护难度	链条易拆卸，维护成本较低	需开盖清理，维护略复杂
新疆适用场景	水泥厂、粮库、精细化工厂	煤矿、矿石初加工

常见故障与解决方案

维护与保养建议

1. 日常检查：

   • 链条张紧度：下垂量控制在20~30mm（空载时）。

   • 润滑点注油：每8小时补充一次低温锂基脂（-30℃适用）。

2. 季度维护：

   • 清理槽体底部残留物料，防止板结。

   • 检查刮板螺栓紧固情况，防脱落。




3. 年度大修：

   • 更换磨损超标的刮板（厚度磨损＞30%需更换）。

   • 检测槽体密封条老化情况，必要时更换硅胶密封条。
